Distribuidor Splitter HDMI 1×2: como duplicar sinais em até 4K
O que é um distribuidor splitter HDMI e como funciona?
Um distribuidor splitter HDMI é um equipamento que recebe o sinal digital de uma única fonte HDMI e o duplica para dois dispositivos de exibição simultaneamente.
Na prática, um notebook, computador, câmera, player ou outra fonte pode enviar a mesma imagem e o mesmo áudio para um monitor, projetor ou televisão por meio de uma entrada e duas saídas HDMI.
Definição objetiva
O modelo 1×2 possui uma entrada HDMI e duas saídas HDMI.
Ele não escolhe entre fontes diferentes: sua função é replicar o sinal recebido para duas telas ao mesmo tempo.
Essa característica o diferencia de um switch HDMI, que normalmente alterna várias fontes conectadas a uma única tela.
Fluxo básico do sinal:
Fonte HDMI → entrada do splitter → saída 1 → monitor ou projetor
→ saída 2 → televisão ou segunda tela
A duplicação é útil quando diferentes pessoas precisam acompanhar o mesmo conteúdo, como uma apresentação, transmissão de vídeo, material didático ou sinal de câmera.
O resultado, porém, depende da compatibilidade entre a fonte, o distribuidor splitter, os cabos e os dispositivos conectados.
O equipamento não transforma uma única fonte em conteúdos independentes; as duas telas recebem a mesma programação.
Onde o splitter HDMI 1×2 pode ser utilizado?
- Salas de reunião com monitor e projetor exibindo a mesma apresentação.
- Escolas e instituições de ensino que precisam distribuir uma aula para duas telas.
- Igrejas, auditórios e eventos com mais de um ponto de visualização.
- Lojas e espaços corporativos que exibem o mesmo conteúdo em televisões diferentes.
- Órgãos públicos, produtoras e profissionais de audiovisual que necessitam duplicar um sinal digital durante uma operação.
Um distribuidor splitter HDMI 1×2 duplica o sinal de uma fonte HDMI para dois dispositivos simultaneamente, mantendo a mesma imagem e o mesmo áudio nas duas saídas, desde que fonte, cabos, telas e especificações do equipamento sejam compatíveis.
A Plug Locação atua no setor de locação de equipamentos tecnológicos com uma trajetória iniciada em 2003 e oferece suporte técnico especializado para ajudar empresas, instituições, produtoras e organizadores de eventos a selecionar uma configuração adequada ao projeto.
Em aplicações profissionais, essa orientação contribui para verificar previamente o tipo de fonte, as telas disponíveis e os requisitos do sinal antes da instalação.
Especificações técnicas: resolução, largura de banda e áudio
A escolha de um distribuidor splitter HDMI depende da compatibilidade entre a fonte de sinal, os cabos e as telas conectadas.
Antes da contratação, é importante conferir não apenas a resolução anunciada, mas também a frequência, a largura de banda, o padrão HDMI, o HDCP e os formatos de áudio aceitos pelo modelo.
Especificações confirmadas
- Resolução: até 4K Ultra HD, conforme o modelo e a compatibilidade de toda a cadeia HDMI.
- Frequência: até 60 Hz nos modelos HDMI 2.0.
- Largura de banda: até 18 Gbps, recurso associado à transmissão de maior volume de dados de vídeo e áudio.
- Compatibilidade: HDMI 2.0 e HDCP 2.2, quando previstos na configuração do equipamento.
- Áudio digital: suporte a formatos como Dolby e DTS.
- Conexão: uma entrada HDMI e duas saídas HDMI no padrão 1×2.
A resolução indica a quantidade de detalhes exibidos na imagem, enquanto a frequência de 60 Hz representa a capacidade de atualizar a imagem até 60 vezes por segundo.
Já a largura de banda determina quanto conteúdo digital pode ser transportado.
Esses fatores precisam estar alinhados: uma fonte 4K, por exemplo, não promove sinal 4K a 60 Hz se o splitter, o cabo ou uma das telas tiver limitações inferiores.
O que verificar antes da contratação
- Modelo exato e padrão HDMI suportado.
- Resolução e frequência desejadas em cada tela.
- Largura de banda necessária para o conteúdo.
- Compatibilidade da fonte, dos cabos e dos monitores, projetores ou televisores.
- Suporte a HDCP 2.2 quando houver conteúdo protegido.
- Formatos de áudio digital exigidos pelo projeto.
- Necessidade de recursos adicionais, como EDID ou downscaling.
O HDCP é um mecanismo de proteção aplicado a determinados conteúdos digitais.
Quando fonte, distribuidor splitter e telas não negociam corretamente essa proteção, podem ocorrer falhas de imagem ou ausência de sinal.
Por isso, a compatibilidade deve ser conferida antes da instalação, especialmente em projetos com equipamentos de diferentes gerações.
O equipamento suporta 4K?
Alguns modelos suportam até 4K Ultra HD.
É necessário confirmar a resolução, a frequência e a largura de banda do modelo escolhido, além das especificações dos demais componentes.
É possível usar 4K a 60 Hz?
Sim, nos modelos HDMI 2.0 compatíveis com essa configuração.
Cabos, fonte e telas também precisam suportar os mesmos parâmetros.
O áudio Dolby ou DTS é mantido?
O produto pode suportar áudio digital, incluindo Dolby e DTS, conforme o modelo e a compatibilidade dos dispositivos conectados.
A Plug Locação oferece orientação técnica para selecionar a configuração adequada ao projeto.
Instalação, EDID e downscaling em diferentes ambientes
A instalação de um distribuidor splitter HDMI 1×2 começa pela conexão da fonte HDMI, como computador, câmera ou reprodutor de mídia, à entrada do equipamento.
Em seguida, conecte cada saída HDMI a uma tela compatível, como monitor, projetor ou televisão.
Quando aplicável, utilize a fonte externa de 5 V indicada para o modelo.
Passo a passo
- Desligue ou coloque os dispositivos em espera antes de conectar os cabos.
- Ligue a fonte HDMI à entrada do splitter.
- Conecte as duas saídas HDMI às telas, usando cabos adequados à resolução desejada.
- Conecte a alimentação externa de 5 V, quando prevista no equipamento.
- Ligue a fonte e as telas e confirme se a imagem e o áudio são exibidos nos dois destinos.
- Caso não haja sinal, verifique resolução, compatibilidade HDCP, cabos e ordem de inicialização dos dispositivos.
Checklist técnico
- Fonte HDMI compatível com a resolução planejada.
- Duas telas compatíveis entre si ou com o modo de distribuição selecionado.
- Cabos HDMI adequados à largura de banda exigida.
- Resolução e frequência suportadas por fonte, splitter e telas.
- Compatibilidade com HDCP, quando houver conteúdo protegido.
- Alimentação externa de 5 V conectada quando aplicável.
Em salas de reunião, escolas, igrejas, auditórios, lojas e órgãos públicos, o equipamento pode duplicar uma apresentação, sinalização ou conteúdo audiovisual para duas telas.
Em um evento, por exemplo, uma fonte pode alimentar simultaneamente um projetor voltado ao público e um monitor de retorno para a equipe técnica.
A configuração exata deve ser validada antes da montagem, especialmente quando há diferentes resoluções ou dispositivos de fabricantes distintos.
Atenção: o gerenciamento automático de EDID, disponível em modelos avançados, ajuda os dispositivos a negociar resolução e áudio compatíveis.
Se a fonte e as telas apresentarem capacidades diferentes, essa negociação pode resultar em ausência de imagem, alteração de resolução ou perda de áudio.
Alguns modelos também fazem downscaling de 4K para 1080p, mas esse recurso depende do equipamento escolhido e da configuração utilizada; não deve ser presumido em todo distribuidor splitter.
A Plug Locação oferece instalação e manutenção de soluções de tecnologia audiovisual e pode orientar a seleção conforme a fonte, as telas e o ambiente de uso.
Consulte a empresa sobre a configuração adequada para seu projeto antes da contratação.
Como escolher o modelo e quando solicitar apoio especializado?
A escolha de um distribuidor splitter HDMI deve começar pelo cenário de uso, não apenas pelo número de saídas.
O modelo 1×2 é indicado quando uma única fonte HDMI precisa exibir o mesmo conteúdo em duas telas simultaneamente, como dois monitores, projetores ou televisores.

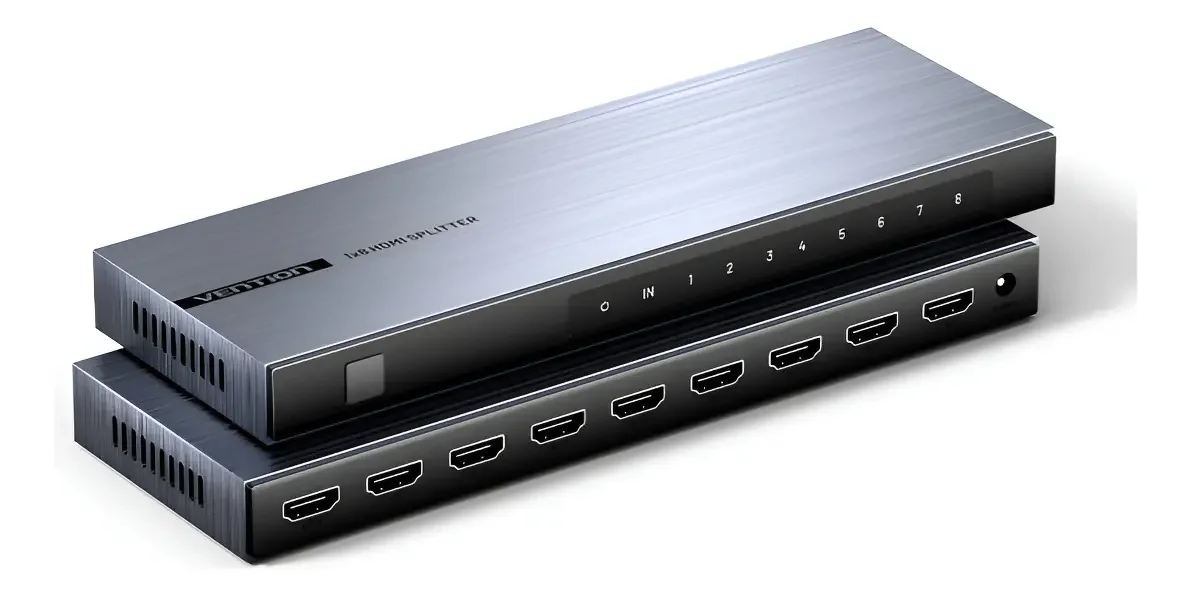

Quando o projeto exige mais displays, arquiteturas 1×4 ou 1×8 podem ser consideradas, desde que sejam compatíveis com a fonte, os cabos e todas as telas envolvidas.
Checklist antes da contratação
- Número de telas: confirme se duas saídas atendem ao ambiente ou se será necessário distribuir o sinal para mais dispositivos.
- Resolução desejada: verifique se a fonte e as telas trabalham na resolução pretendida. Modelos compatíveis podem alcançar 4K Ultra HD, mas o resultado depende de toda a cadeia HDMI.
- Frequência: para aplicações que exigem até 60 Hz, confira se o modelo, a fonte, os cabos e as telas suportam essa frequência.
- Largura de banda: em configurações HDMI 2.0, uma largura de banda de até 18 Gbps ajuda a preservar a transmissão de sinais audiovisuais compatíveis.
- HDMI e HDCP: confirme a versão HDMI e a compatibilidade com HDCP 2.2 quando houver conteúdos protegidos. Uma incompatibilidade pode impedir a exibição ou limitar a resolução.
- Áudio: verifique o suporte ao formato utilizado no projeto. O equipamento descrito pode trabalhar com áudio digital, incluindo Dolby e DTS, conforme a configuração compatível.
- EDID: em modelos avançados, o gerenciamento automático de EDID pode auxiliar na negociação entre a fonte e as telas. Ainda assim, é importante validar a combinação específica dos equipamentos.
- Downscaling: alguns modelos convertem um sinal de 4K para 1080p. Esse recurso depende do dispositivo escolhido e deve ser confirmado antes da contratação.
- Alimentação e instalação: considere a fonte externa de 5 V quando aplicável, a organização dos cabos e o acesso aos equipamentos para testes e manutenção.
Perguntas frequentes sobre distribuidor splitter
Quando escolher um modelo 1×2?
O 1×2 atende à duplicação de uma fonte para duas telas.
É uma configuração adequada para reuniões, aulas, apresentações, vitrines, cultos, auditórios e eventos que precisam exibir o mesmo conteúdo em dois pontos.
Um modelo 1×4 ou 1×8 é sempre melhor?
Não necessariamente.
Mais saídas só são úteis quando o projeto realmente exige mais telas.
Também é preciso analisar a resolução, a frequência, o HDCP, o áudio, o EDID, a distância dos cabos e a alimentação.
Em instalações maiores, a distribuição pode exigir uma arquitetura diferente da simples duplicação 1×2.
Por que solicitar validação técnica?
A seleção correta evita incompatibilidades entre fonte, splitter, cabos e telas.
A Plug Locação atua com locação de tecnologia, instalação e manutenção, oferece atendimento em todo o Brasil e reúne experiência no setor desde 2003, além de suporte técnico especializado para orientar a configuração conforme o projeto.
Para avaliar a solução, consulte a Plug Locação e informe a quantidade de telas, a resolução desejada, os equipamentos disponíveis, o formato de áudio e a necessidade de instalação.
